產品特點PRODUCT FEATURE

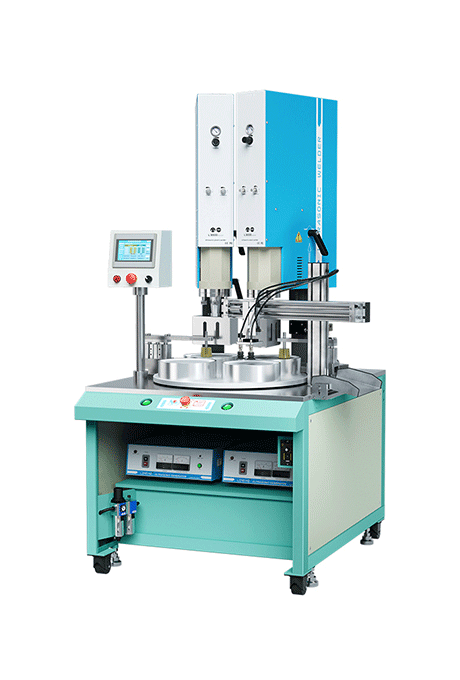

L3000 Standard 超聲波智能自動轉盤多頭機
——頻率/功率：15kHz-2600/3200W
01底模工件有感應光電開關，便于轉盤調試，提高計數的準確性
02機械手采用步進電機控制，實現高精度定位
03模組設計塬點磁性開關，可移動磁性開關，最大程度的減少縱向機械手的動作行程，降本增效
04機械手底座可360°旋轉
0580DF分割器，轉盤由中600×20mm厚鋁板加工避免變形
06底部加裝四點平衡托盤裝置，與轉盤接觸高度可調，水平精度高
07U型槽設計，可按要求更換方(圓)立柱機身， 機身可前后調節，適用于各種大小工件的焊接
技術規格TECHNICAL SPECIFICATIONS
機型 Model | L3000 Standard 自動轉盤機 | ||||
轉盤工位 Turntable station | 4工位 / 6工位 / 8工位 / 10工位 / 12工位 | ||||
頻率 Frequency | 20kHz | 15kHz | |||
功率 Frequency | 2000W | 2600W | 2600W | 3200W | |
輸入電壓 Input Voltage | AC220V | AC220V | AC220V | AC220V | |
氣缸規格 Cylinder size | 63 X 75 | 63 X 75 | 63 X 75 | 80 X 75 | |
輸出時間 Oscillation time | 0.01-9.99s | 0.01-9.99s | 0.01-9.99s | 0.01-9.99s | |
輸入氣壓 Air pressure | ≥1，≤7bar | ≥1，≤7bar | ≥1，≤7bar | ≥1，≤7bar | |
轉盤直徑 Rotary table diameter | Φ600mm | Φ600mm | Φ600mm | Φ600mm | |
操作開關 Operation switch | 雙手啟動，前部有緊急制動,也可附加外部開關 | ||||
外形尺寸 Size(mm) | 壓機 Press | 1070 X 646 X 1812 | 1070 X 646 X 1812 | 1070 X 646 X 1812 | 1070 X 646 X 1812 |
電箱 Gennerator | 415 X 256 X 116 | 415 X 256 X 116 | 415 X 256 X 116 | 425 X 325 X 118 | |
凈重 Weight
| 機械臂寬 Mechanical arm wide | 916mm | 916mm | 916mm | 916mm |
壓機 Press | 195kg | 195kg | 195kg | 195kg | |
電箱 Gennerator | 7.5kg | 7.5kg | 7.5kg | 10kg | |
